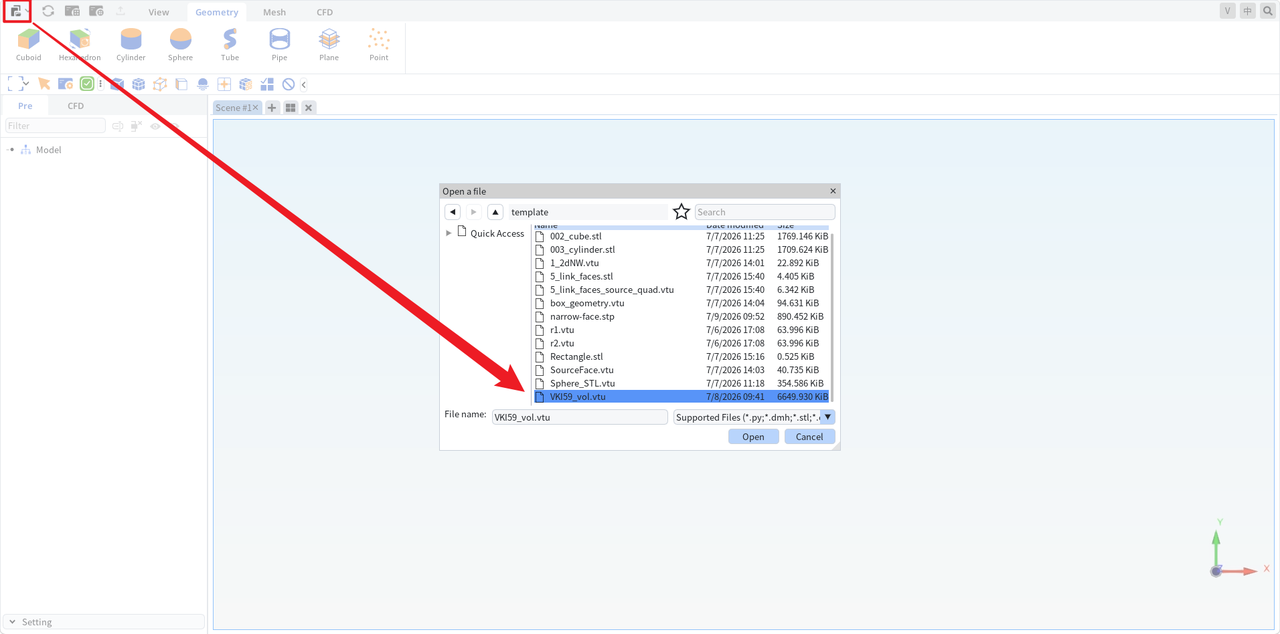

1.将本地的网格文件如 VKI59_vol.vtu导入云平台，在工作区的OpenFiies打开上一步导入到云平台的体网格文件。
 |
|---|

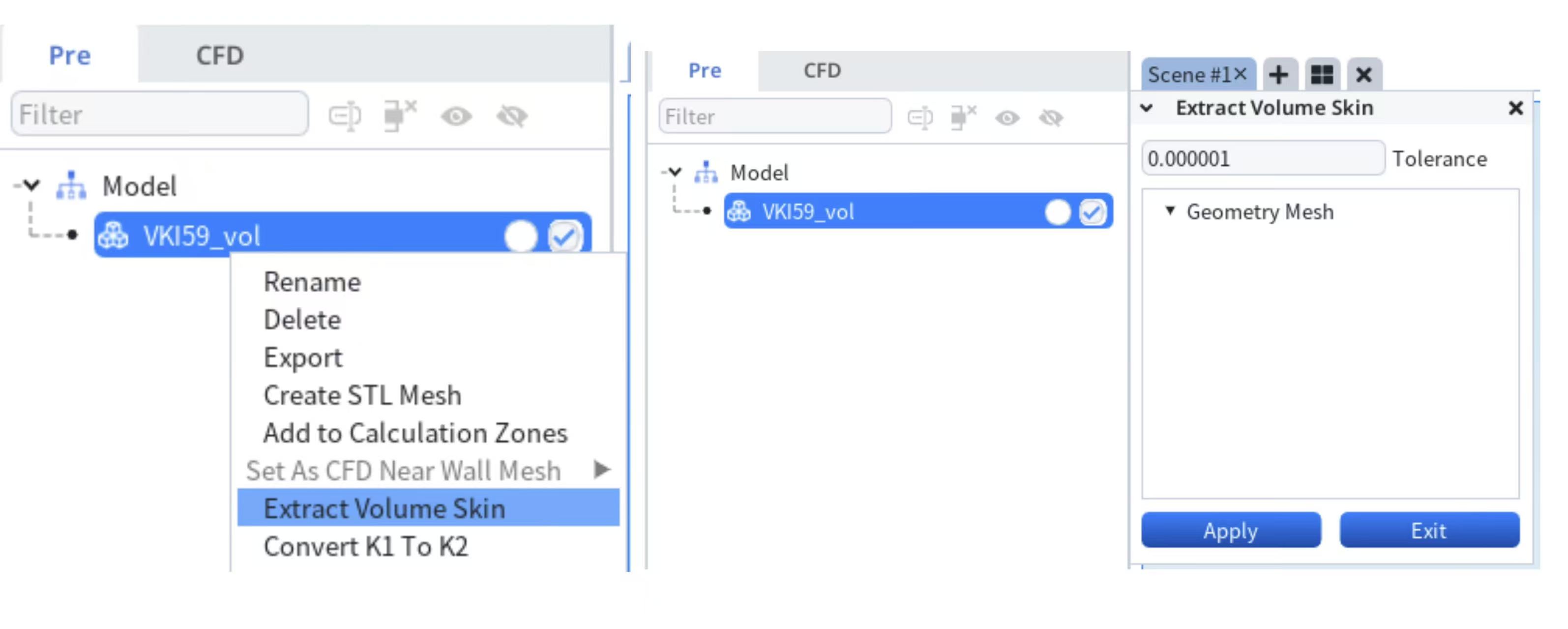

2.鼠标右击Model树下Pre栏中的体网格文件，选择Extract Volume Skin抽取面网格，设置参数后Apply。
 |
|---|

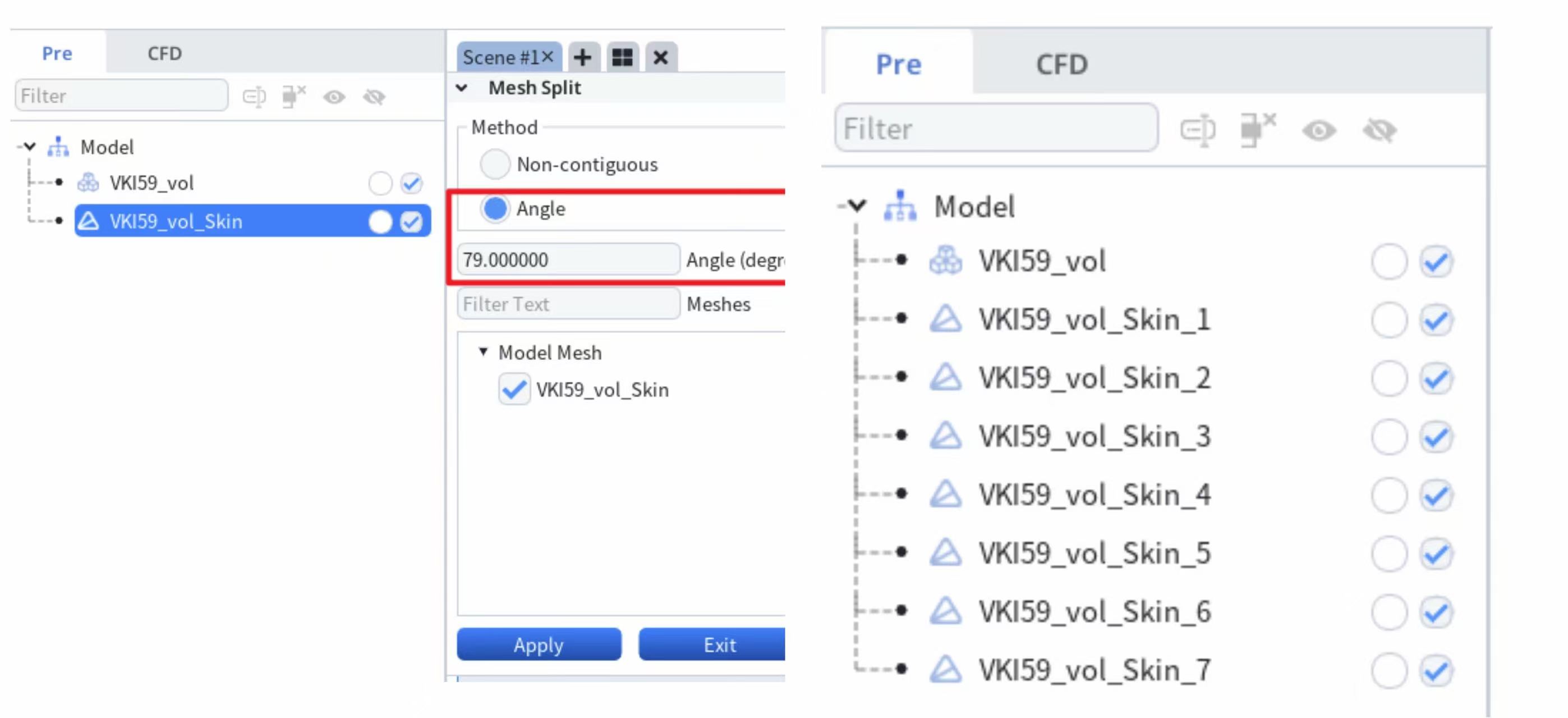

3.使用顶部工具栏中的Mesh Split对生成的面网格进行拆分，采用特征角度划分方法Angle，角度选取79度。
 |
|---|
4.将体网格文件VKI59_vol_k2.vtu添加到计算域，其他边界网格设置为边界条件。点击Shift同时选中边界网格***_1到***_7，全部设置完成后，从Pre的Model树切换到CFD Model树，即可进行后续边界条件设置。
 |
|---|

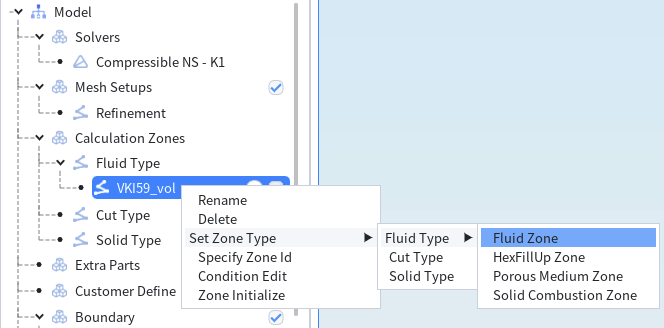

5. Model树下的CFD栏中的Calculation Zones中的流体计算域中的流体设置为Fluid Zone。
 |
|---|

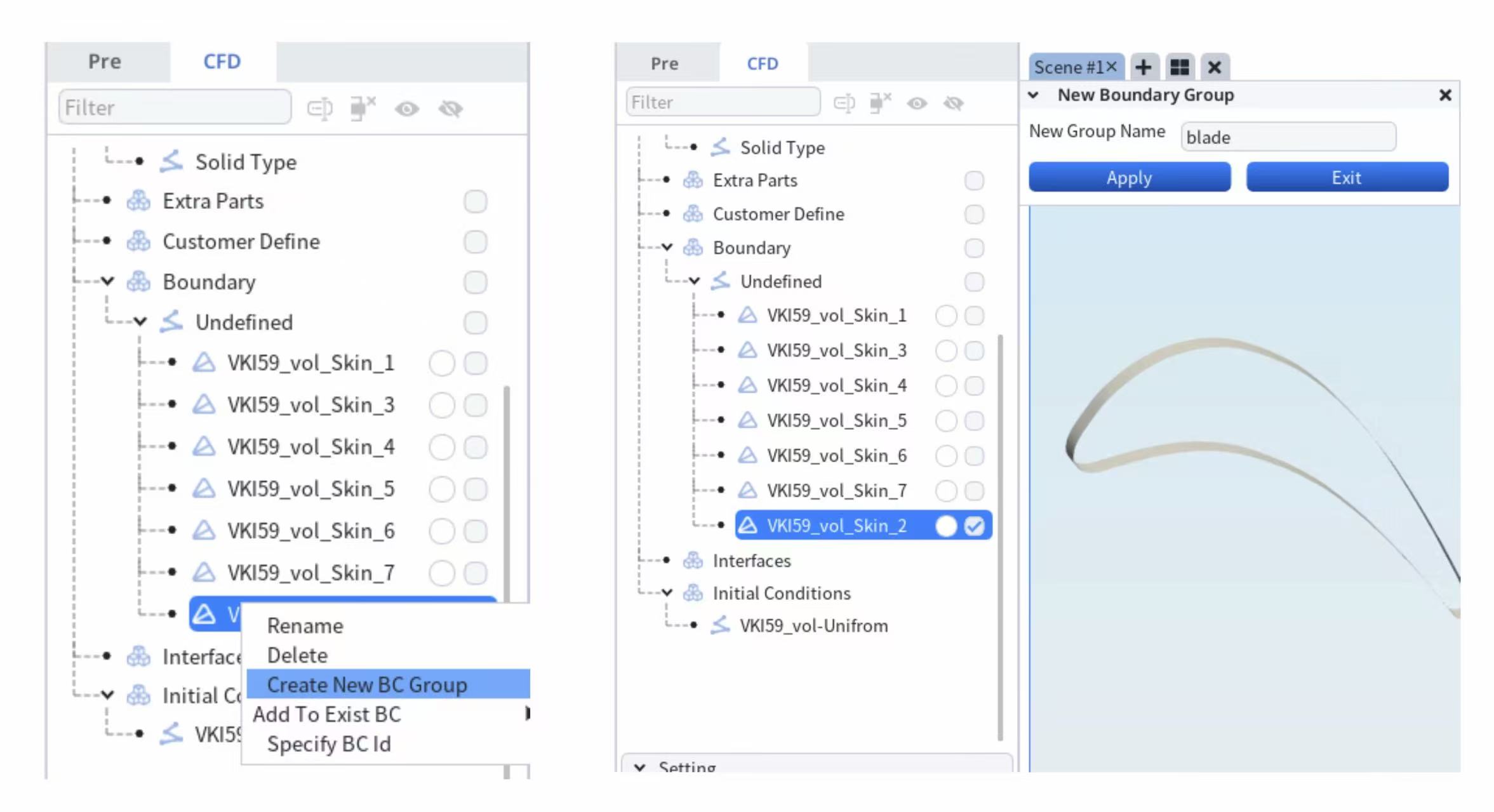

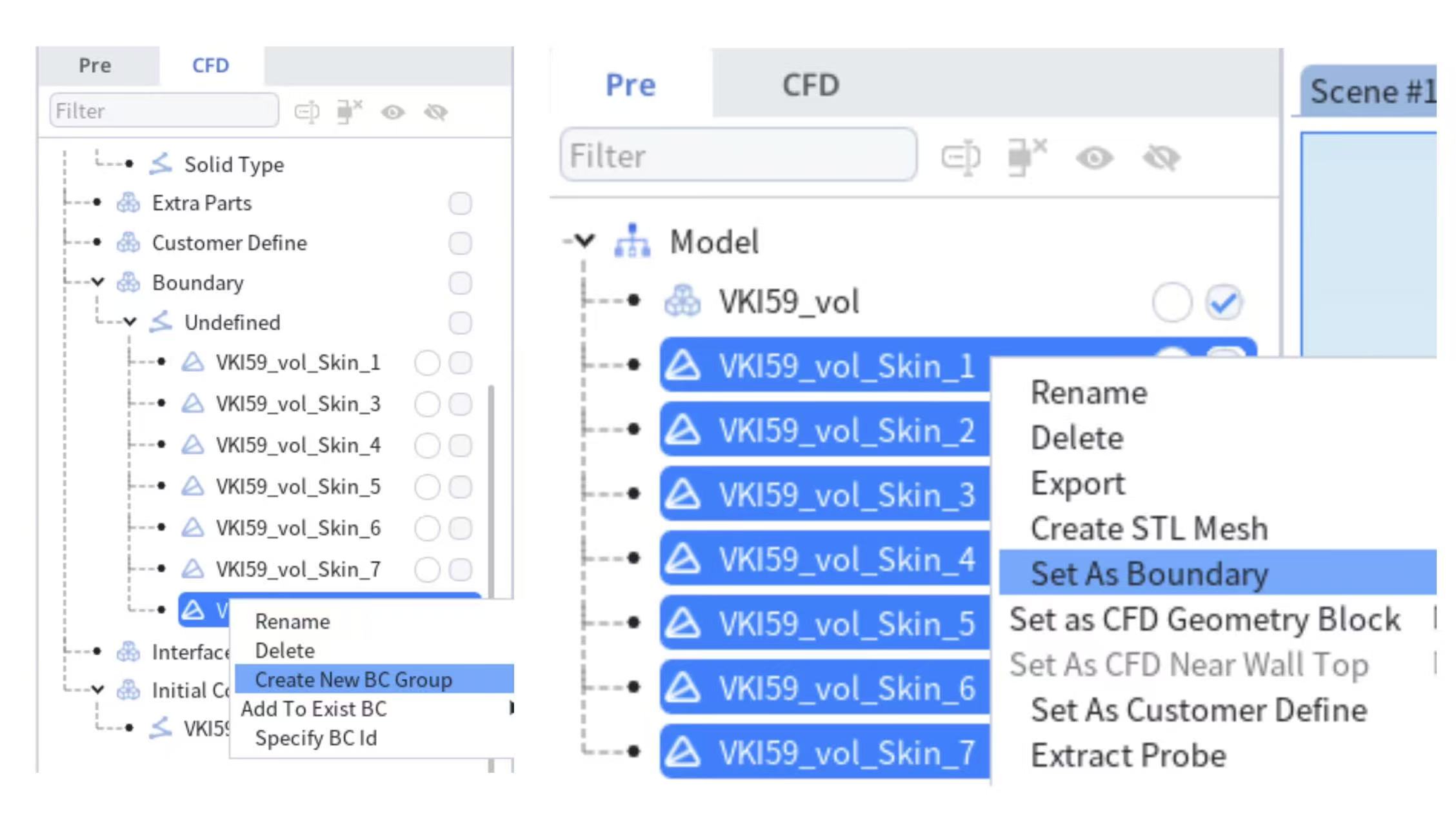

6.将边界根据实际工况（坐标轴方向）设置不同的边界组。右键点击Model树的边界网格，按照下图所示创建不同的边界组，根据具体边界进行分组。
 |
|---|
7.定义边界类型，并设置对应的参数。右键点击边界组名称，定义边界类型。

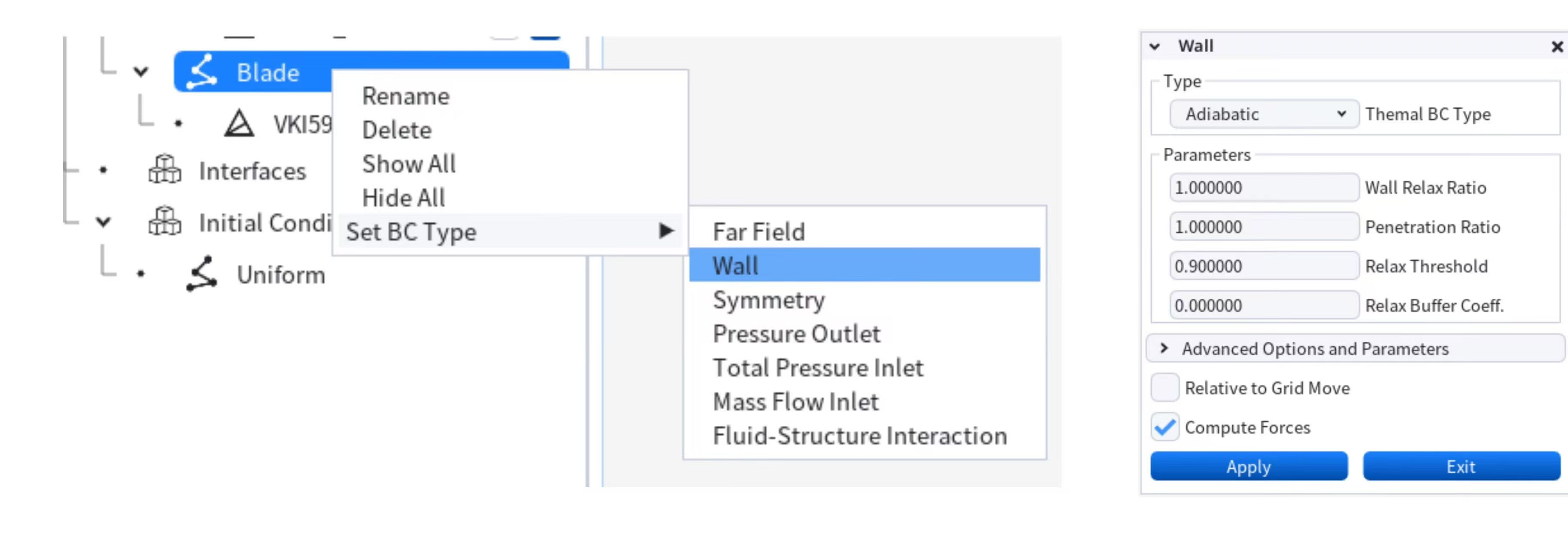

（1）将blade定义成wall，此处选择绝热壁面的默认设置。
 |
|---|

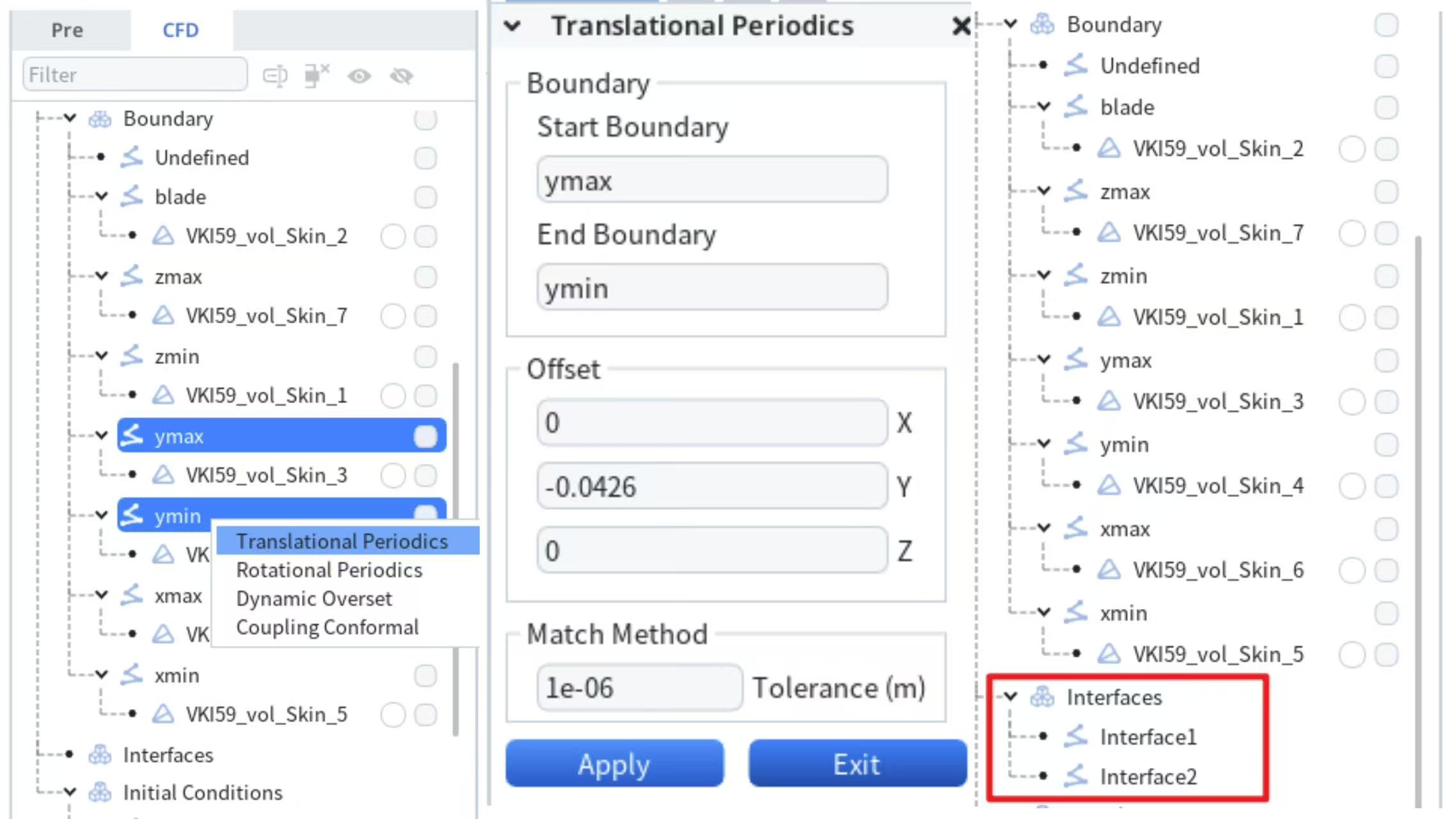

（2）将ymin,ymax和zmin,zmax定义为对称界面。点击Ctrl并同时选中ymin,ymax，然后设置为平移周期Translational Periodics。对zmin,zmax进行同样操作。
 |
|---|

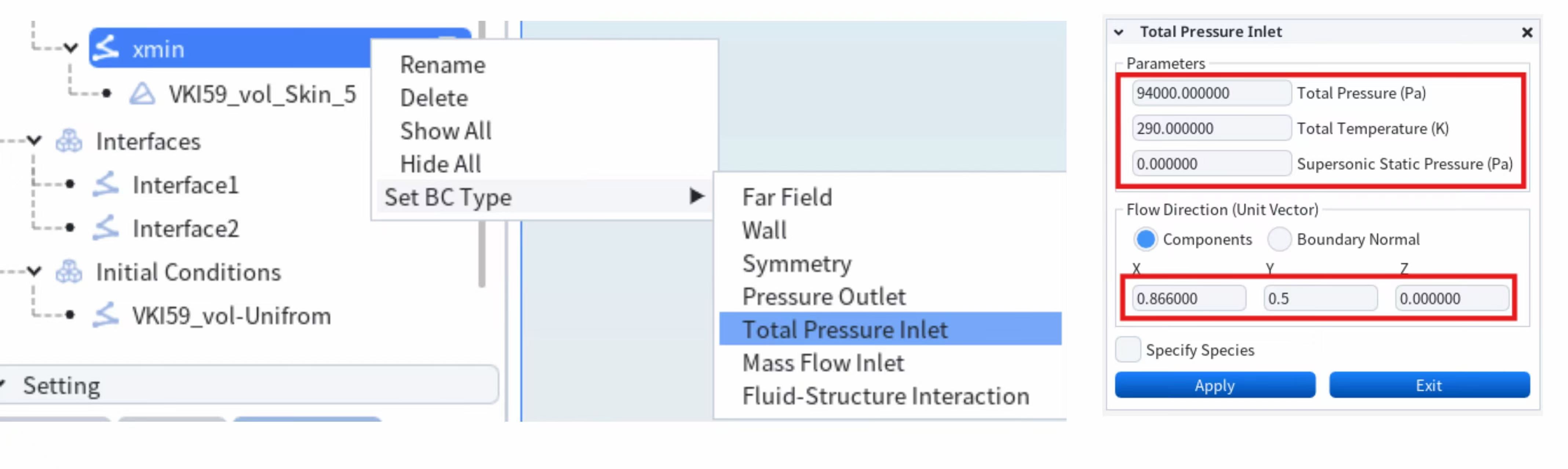

（3）将Xmin设置为Total Pressure Inlet，其步骤和参数如下：
 |
|---|

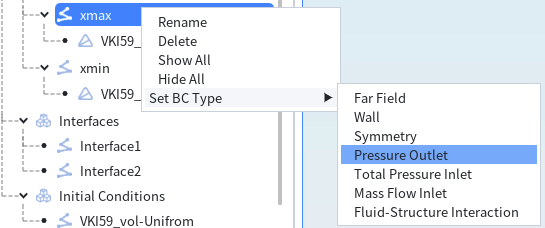

（4）将Xmax设置为Pressure Outlet，其步骤和参数如下：
 |
|---|
 |

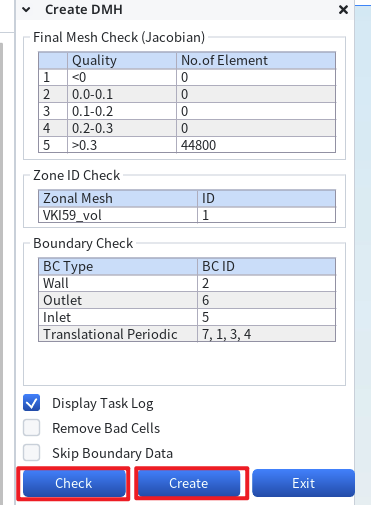

（5）设置完成后，将工具栏切换到Mesh，点击Create DMH，选择显示工作日志，点击Check检查，在参数质量等无误情况下，再点击Create生成名为FinalMesh.dmh的文件。
 |
|---|
